復雜電磁環境導航綜合測試與評估系統支持導航產品全系統、全過程、全周期各個階段和各種場景模式下的測試試驗與性能評估，主要由測試評估分系統、信號仿真分系統、時頻基準分系統、監測校準分系統、含滿天星穹頂暗室的測試環境分系統等組成，可實現對各種導航終端功能性能指標進行自動化、智能化測試評估，滿足典型自適應調零、波束成形、有線/無線測試等復雜電磁環境綜合性能評測。

該系統是公司目前導航仿真測試領域技術水平最先進、模擬電磁環境最復雜、應用級別最高的系統，是高價值武器裝備研制測試試驗不可或缺的試驗手段。

復雜電磁環境導航綜合測試與評估系統

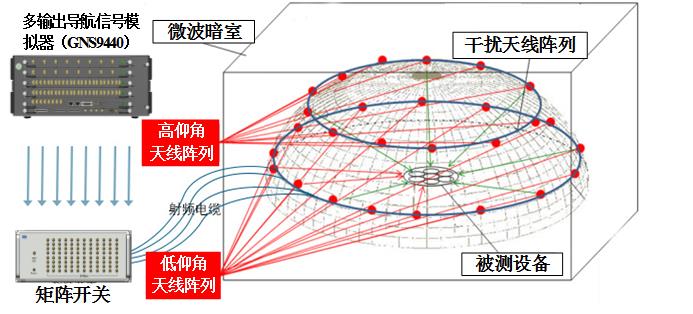

穹頂式滿天星天線布置

為了盡可能模擬真實衛星星座并滿足長時間抗干擾和波束成形的測試需求，需要模擬大量的導航信號通道，因此暗室采用穹頂式滿天星天線布置方案，根據衛星相對被測對象的方位角和俯仰角，選擇相對位置最為接近的天線發射衛星信號，以模擬不同真實環境中不同來向衛星信號的需求。

根據導航終端在各種測試場景下衛星星座模擬的要求，合理設計衛星信號發射天線布設方案。
